概述：

在大型构件焊接过程中，由于预热、焊接等工艺流程会导致各部件产生变形，引起部件之间的空间位置及姿态关系发生变化。为保证焊接成品满足设计要求，必须在焊接制造过程中实施变形监测，依据变形数据适当调整焊接工艺流程，控制变形量。

系统概述

在大型构件焊接过程中，由于预热、焊接等工艺流程会导致各部件产生变形，引起部件之间的空间位置及姿态关系发生变化。为保证焊接成品满足设计要求，必须在焊接制造过程中实施变形监测，依据变形数据适当调整焊接工艺流程，控制变形量。

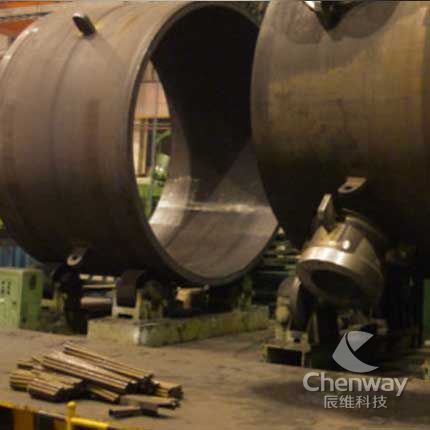

为此，是郑州辰维科技股份有限公司专门研制了SWDS焊接变形自动监测系统。该系统以高精度测量机器人为硬件基础，配置焊接变形监测软件，采用独特的变形量解算方法，为大型构件焊接变形的自动实时监测提供了新的技术手段，具有自动监测变形、实时输出变形量、实时显示变形趋势等功能。

系统组成

SWDS焊接变形自动监测系统由测量机器人及脚架、通讯控制器、监测棱镜、系统软件等设备组成。

性能特点

系统可进行空间三维位置及姿态变形监测。

系统采用独特的变形量解算方法，可保证在随意搬动测站、无固定监测点的条件下进行变形测量。

系统可克服车间内振动、不稳定等因素对监测精度的影响。

系统除能实现焊接变形监测功能外，还能指导焊接前的部件安装。

软件的三维可视化模块能准确形象的显示出变形方向及大小。

能显示焊接全过程中的变形趋势。

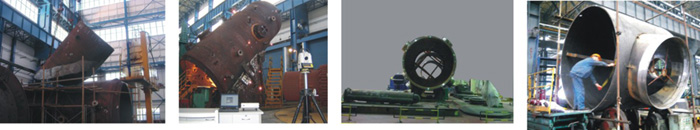

典型应用

SWDS焊接变形自动监测系统自推出以来，已在重工行业多个焊接工程中成功应用，保证了焊接产品的设计尺寸要求，大大提高了生产效率。
